Kompaktit, öljyttömät mäntäkompressorilaitteistot: AIRBOX ja AIRBOX CENTER


Liitäntävalmis, hiljainen ja pitkäikäinen

Kompaktit AIRBOX- ja AIRBOX CENTER -laitteistot, joihin kuuluu paineilmasäiliö, kuivain ja tarvittaessa myös suodattimet, toimitetaan kytkentää vaille käyttövalmiina kokonaisuuksina. Mäntäkompressori tuottaa öljytöntä paineilmaa. Sitä ohjataan elektronisella SIGMA CONTROL 2 -ohjauksella.

AIRBOX- ja AIRBOX CENTER -laitteistojen tekniset parametrit:

  • Paine: 7 / 10 / 12,5 bar
  • 0,77 - 0,90 m³/min
  • Moottorin teho: 7,5 kW

Öljyttömiä AIRBOX- ja AIRBOX CENTER -laitteistoja käytetään kaikkialla, missä tarvitaan puhdasta paineilmaa, esimerkiksi laboratorioissa, lääketeollisuudessa sekä juoma- ja elintarviketeollisuudessa.

Edut:

  • Paineilmaa 24/7 – myös korkeissa lämpötiloissa:
    Kompressorilohkon ja käyttömoottorin innovatiivisen jäähdytyksen ansiosta AIRBOX- ja AIRBOX CENTER -laitteistoja voidaan käyttää sataprosenttisella käyttöasteella +30 °C:n ympäristölämpötilaan saakka.
  • Ei tarvetta lisä-äänieritykselle:
    40 millimetrin paksuinen äänieristys, tarkoin ohjattu jäähdytysilma virta, akustisesti erotettu kompressorilohko, tarkkaan mitoitettu imuilmaputki ja tehokkaasti ääntä vaimentavat säleiköt mahdollistavat laitteiden sijoittamisen työpisteen läheisyyteen ilman lisä-äänieristystä.
  • Vähäinen huollon tarve:
    AIRBOX- ja AIRBOX CENTER -laitteiden öljyvapaan puristuksen ja huoltovapaan 1:1-suorakäytön ansiosta huoltoasentajan käynnille on tarvetta vain harvoin. Jos huoltoa kuitenkin tarvitaan, ovat ilman- ja imuilmansuodattimet helposti esillä, kun suuret huoltopaneelit on irrotettu.
Energiakustannusten alentaminen
Elinkaarikustannukset

Korkealaatuiset IE3-sähkömoottorit, joiden hyötysuhde on erityisen korkea, pienentävät hukkaenergian määrää perinteisiin moottoreihin verrattuna keskimäärin 45 %. Tämä alentaa tuntuvasti sähkönkulutusta.



Tuotetiedot

Varustus

Laitteistokokonaisuus

AIRBOX CENTER -kokonaislaitteisto (avattuna)
  • käyttövalmis
  • täysin automaattinen
  • lisä-äänieristetty
  • tärinävaimennettu
  • jauhepinnoitetut paneelit

Äänieristys

  • puhdistettava vaahtomuovivuoraus
  • tärinänvaimentimet
  • kaksinkertainen tärinänvaimennus

Kompressorilohko

  • öljyvapaa
  • kaksisylinterinen
  • yksi- tai kaksivaiheinen puristus

Sähkömoottori

  • energiaa säästävä moottori (IE3)
  • saksalainen laatuvalmiste
  • IP 54
  • eristysluokka F lisävarmuutena

Käyttö

huoltovapaa 1:1-suorakäyttö ilman välityshäviöitä

Jäähdytys

  • ilmajäähdytys
  • kaksi tuuletinta
  • paineilman jälkijäähdytin

Sähkökomponentit

  • kytkentäkaappi IP 54
  • varustettu tuulettimella
  • automaattinen tähtikolmio-kontaktoriyhdistelmä
  • ylivirtalaukaisin
  • ohjausmuuntaja
  • EMC-hyväksyntä kotitalouksien sähköverkkoon
Asennusesimerkki: Yksittäiskomponenteista koostuva paineilma-asema

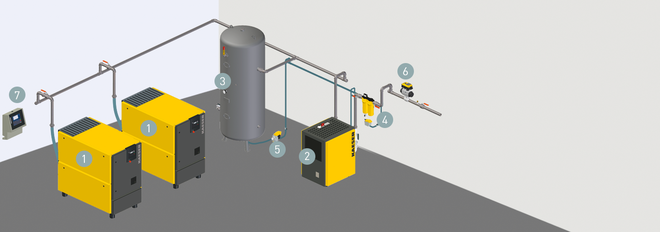

Rakennekaavio paineilma-asemasta, jossa on AIRBOX
  1. AIRBOX
  2. Jäähdytyskuivain
  3. Paineilmasäiliö
  4. Suodattimet
  1. ECO DRAIN -lauhteenpoistin
  2. Paineilmaverkoston täyttöjärjestelmä
  3. SIGMA AIR MANAGER BASIC
Asennusesimerkki: AIRBOX CENTER -paineilma-asema

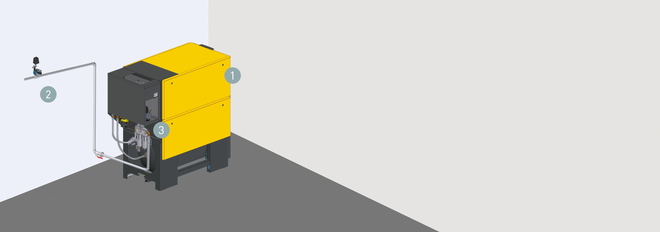

AIRBOX CENTER, rakennekaavio
  1. AIRBOX CENTER
  2. Paineilmaverkoston täyttöjärjestelmä
  1. Suodattimet
