Kompaktit KRYOSEC-jäähdytyskuivaimet, 4,5 m³:iin/min saakka

Kestävät tilaihmeet suojaavat optimaalisesti kosteudelta kaikissa käyntivaiheissa

Kompaktien KRYOSEC-jäähdytyskuivainten* takeena on korkealaatuinen teollisuuslaatu "made in Germany". Ne suojaavat luotettavasti kosteudelta aina +50 °C:n ympäristölämpötilaan saakka. Jaloteräksisen lämmönvaihdinjärjestelmän alhainen painehäviö ja vähän huoltoa vaativa rakenne takaavat taloudellisen käytön. Pienikokoiselle laitteistolle löytyy aina sopiva tila suoraan käyttökohteesta – korkealle asennettujen koneiden alta, työtasojen alta tai vaikkapa seinältä (TAH-sarja).

  • luotettavasti kuivaa paineilmaa 0,35–4,5 m³/min
  • maksimikäyttöpaine 16 bar
  • valinnaiset varusteet: elektroninen ECO DRAIN -lauhteenpoistin ja/tai elektroninen termostaatti painekastepisteen varoitukselle – kummassakin potentiaalivapaat hälytyskoskettimet

Edut:

  • Luotettava kosteussuoja:
    KRYOSEC-kuivaimet jäähdyttävät kostean paineilman korkealaatuisessa, jaloteräslevyistä muodostuvassa lämmönvaihdinjärjestelmässä. Integroitu erotin erottaa muodostuvan lauhteen tehokkaasti jokaisessa käyntivaiheessa. Elektroninen ECO DRAIN -lauhteenpoistin johtaa lauhteen luotettavasti ulos.
  • Myös korkeisiin ympäristölämpötiloihin:
    KRYOSEC-kuivaimet kuivaavat paineilman luotettavasti myös vaativissa käyttöolosuhteissa. Tähän vaikuttavat oleellisesti mittavat lämmönvaihdin- ja lauhdutinpinnat sekä tarkkaan suunniteltu jäähdytysilman ohjaus.
  • Standardien mukainen teollisuuslaatu:
    KRYOSEC-kuivaimet täyttävät koneille asetetut EN 60204-1 -standardin mukaiset turvallisuusvaatimukset. Näitä ovat mm. lukittava ON/OFF-kytkin sekä integroitu päävirtakytkin. Korkean laatunsa ja kompaktin rakenteensa ansiosta kuivaimet soveltuvat ihanteellisesti myös hajautettuihin kohteisiin, kuten esimerkiksi laadukkaasti jälkikäsitellystä paineilmasta riippuvaisten tuotanto- ja työstökoneiden yhteyteen.

* Jäähdytyskuivain sisältää fluorattua kasvihuonekaasua R134a. TAH- ja TBH-sarjojen kylmäainepiiri on hermeettisesti suljettu.

Suositeltu lisävaruste: öljyn- ja vedenerotin AQUAMAT
AQUAMAT-lauhteenkäsittelyjärjestelmä

Vinkki: AQUAMAT-öljyn- ja vedenerottimen avulla lauhde voidaan edullisesti käsitellä määräysten mukaiseksi ennen sen johtamista viemäriin.



Tuotetiedot

Varustus

Kylmäainepiiri

  • mäntäkompressori
  • tuuletin-lauhdutinryhmä
  • kylmäaineen vedenerotussuodatin
  • kapillaariputket
  • eristetty jaloteräksinen (kuparijuotettu) ilma-ilma- ja ilma-kylmäainelämmönvaihdin, jossa integroitu lauhteenerotin (kuparijuotettu)
  • kuumakaasun ohituksen säätöventtiili

Lauhteenpoisto

Elektronisesti ohjattu ECO DRAIN 30 -lauhteenpoistin

  • elektronisesti ohjattu ECO DRAIN 30 -lauhteenpoistin; lauhteen tuloliitännässä palloventtiili ja kylmät pinnat eristetty

Sähköjärjestelmä ja näytöt

  • mekaaninen kastepisteen trendinäyttö
  • EN 60204-1 -standardin mukainen sähköjärjestelmä: lukittava pääkytkin, integroitu päävirtakytkin

Kotelo

Kompakti jäähdytyskuivain KRYOSEC – matala malli, seinäkiinnitys mahdollinen.

  • jauhepinnoitettu kotelointi, jossa irrotettava kuomu ja konejalat
  • valmiit seinäkiinnityskohdat (vain TAH-sarja)

Liitännät

  • vedonkevennyksellä varustettu verkkokaapeli (ilman pistoketta)
  • sisäpuolelta johdotettu
  • Schott-liitin ulkoisen lauhdejohdon liitännässä

Dokumentaatio

  • käyttöohje ja CE-vaatimustenmukaisuusvakuutus (EU-versio)

Valinnaisena: potentiaalivapaa kosketin painekastepisteen varoitukselle

  • potentiaalivapaalla lähdöllä varustettu elektroninen termostaatti lisävarusteena
  • valmiiksi asennettuna laitteiston sisäpuolella
  • signaalin otto suoraan lähdöstä
  • ylempi ja alempi kytkentäraja asetettavissa

Valinnaisena: potentiaalivapaalla koskettimella varustettu lauhteenpoistin

  • vaihtoehtoisesti potentiaalivapaalla hälytyskoskettimella varustettu ECO DRAIN 31 -lauhteenpoistin
  • signaalin otto suoraan lauhteenpoistimesta

Rakenne ja toiminta

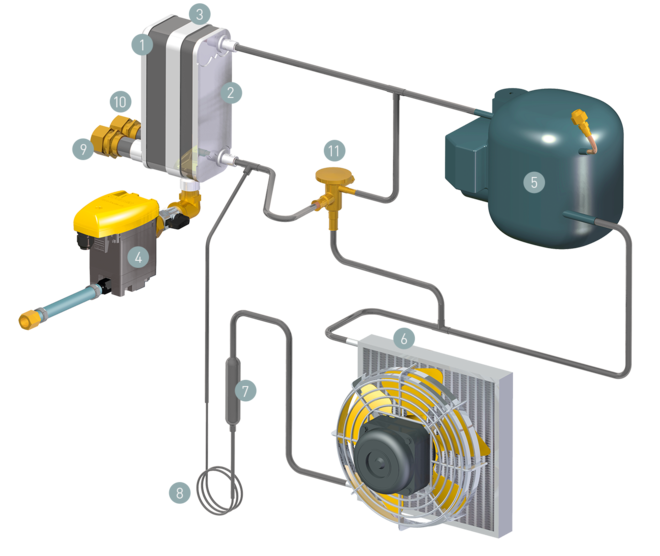

Kompaktien TAH- ja TCH-jäähdytyskuivainten rakennekaavio
  1. Ilma-ilmalämmönvaihdin
  2. Ilma-kylmäainelämmönvaihdin
  3. Lauhteenerotin
  4. Lauhteenpoistin
  5. Kylmäkompressori
  6. Kylmäaineen lauhdutin ja tuuletin (ilmajäähdytteinen)
  1. Kylmäaineen vedenerotussuodatin
  2. Kapillaariputki (kylmäaineen haihdutus ja jäähdytys)
  3. Paineilman sisäänvirtaus
  4. Paineilman ulosvirtaus
  5. Kuumakaasun ohituksen säätöventtiili
Tekniset tiedot TAH

Perusversio

MalliTAH 5 TAH 7 TAH 10
Tilavuusvirta m³/min 0,35 0,6 0,8
Painehäviö bar 0,05 0,13 0,15
Sähköinen tehonotto tilavuusvirran ollessa 100 % kW 0,12 0,16 0,19
Käyttöpaine bar 3 - 16 3 - 16 3 - 16
Ympäristölämpötila °C 3 - 50 3 - 50 3 - 50
Tulolämpötila °C 60 60 60
KylmäaineR-134a R-134a R-134a
Massa kg 24 24 26
Mitat L x S x K mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
PaineilmaliitäntäG ½ G ½ G ½
Lauhteenpoistoventtiilin liitäntäG ¼ G ¼ G ¼
Virransyöttö230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Kylmäaineen massa kg 0,11 0,16 0,18
Kylmäaineen massa CO2-ekvivalenttina t 0,2 0,2 0,3
Hermeettinen kylmäainepiiri

Tekniset tiedot TBH

Perusversio

MalliTBH 14 TBH 16 TBH 23
Tilavuusvirta m³/min 1,2 1,6 2,2
Painehäviö bar 0,18 0,19 0,23
Sähköinen tehonotto tilavuusvirran ollessa 100 % kW 0,28 0,33 0,41
Käyttöpaine bar 3 - 16 3 - 16 3 - 16
Ympäristölämpötila °C 3 - 50 3 - 50 3 - 50
Tulolämpötila °C 60 60 60
KylmäaineR-134a R-134a R-134a
Massa kg 33 38 46
Mitat L x S x K mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
PaineilmaliitäntäG ½ G ½ G 1
Lauhteenpoistoventtiilin liitäntäG ¼ G ¼ G ¼
Virransyöttö230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Kylmäaineen massa kg 0,29 0,41 0,48
Kylmäaineen massa CO2-ekvivalenttina t 0,4 0,6 0,7
Hermeettinen kylmäainepiiri

Tekniset tiedot TCH

Perusversio

MalliTCH 27 TCH 33 TCH 36
Tilavuusvirta m³/min 2,6 3,15 3,5
Painehäviö bar 0,21 0,23 0,25
Sähköinen tehonotto tilavuusvirran ollessa 100 % kW 0,47 0,59 0,63
Käyttöpaine bar 3 - 16 3 - 16 3 - 16
Ympäristölämpötila °C 3 - 50 3 - 50 3 - 50
Tulolämpötila °C 60 60 60
KylmäaineR-134a R-134a R-134a
Massa kg 56 66 69
Mitat L x S x K mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
PaineilmaliitäntäG 1 G 1¼ G 1¼
Lauhteenpoistoventtiilin liitäntäG ¼ G ¼ G ¼
Virransyöttö230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Kylmäaineen massa kg 0,57 0,74 0,74
Kylmäaineen massa CO2-ekvivalenttina t 0,8 1,1 1,1
Hermeettinen kylmäainepiiri - - -

MalliTCH 45
Tilavuusvirta m³/min 4,5
Painehäviö bar 0,23
Sähköinen tehonotto tilavuusvirran ollessa 100 % kW 0,91
Käyttöpaine bar 3 - 16
Ympäristölämpötila °C 3 - 50
Tulolämpötila °C 60
KylmäaineR-134a
Massa kg 75
Mitat L x S x K mm 640 x 663 x 609
PaineilmaliitäntäG 1¼
Lauhteenpoistoventtiilin liitäntäG ¼
Virransyöttö230 V / 1 / 50 Hz
Kylmäaineen massa kg 1,15
Kylmäaineen massa CO2-ekvivalenttina t 1,6
Hermeettinen kylmäainepiiri -
