Syklonierottimet

Huoltovapaa lauhteenerotus paineilman pyörimisliikkeen avulla

Kaeserin KC-syklonierottimet poistavat lauhteen kompressorin poistoaukolla. Syklonierotin on välttämätön, jotta sitä seuraavien kuivainten ja suodattimien häiriötön ja energiatehokas käynti olisi turvattu. KC-syklonierottimissa on vakiona testauspainikkeella ja hälytyskoskettimella varustettu luotettava ECO DRAIN 31 -lauhteenpoistin. Lisäksi ne voidaan helposti yhdistää KAESER FILTER -suodattimiin ja kiinnittää seinään lisävarusteena saatavien seinäkiinnikkeiden avulla. Niiden avulla asentaminen käy käden käänteessä.

  • erotusaste jopa 99 % tilavuusvirran ollessa 0,9–14,2 m³/min
  • maksimikäyttöpaine 16 bar
  • varustettu elektronisella ECO DRAIN 31 -lauhteenpoistimella
  • valinnaisena varusteena seinäkiinnitys

Maksimitilavuusvirralle 88,5 m³/min soveltuvia malleja sekä silikonittomia ja 45 baarin maksimikäyttöpaineeseelle soveltuvia erikoismalleja on saatavilla tilauksesta.

Edut:

  • Kautta linjan tehokkaat
    Kaeser-syklonierottimien ilmavirtaus on optimoitu uusimman virtaussimulaation avulla ja mitattu ISO 12500-4 -standardin mukaisesti. Lopputuloksena on ilman virtauksen optimoiva, huoltovapaa ilmavirran ohjain, jonka ansiosta erotusaste laajalla suoritusalueella voi olla jopa 99 % paine-eron pysyessä alle 0,1 baarissa.
  • Vankkatekoiset ja arvonsa säilyttävät:
    Syklonierottimessa on pitkäikäinen korroosionkestävä alumiinikotelo, joka on vielä suojattu passivointikerroksella. Kotelon paineilmaliitännät ovat valittavissa ja sopivat optimaalisesti KAESER-ruuvikompressoreihin.
  • Huoltovapaat:
    Kaeser KC -syklonierottimet eivät vaadi huoltoa. ECO DRAIN -lauhteenpoistimessa on luotettavan huollon varmistava vaihdettava huoltoyksikkö.
Suositeltu lisävaruste: öljyn- ja vedenerotin AQUAMAT
AQUAMAT-lauhteenkäsittelyjärjestelmä

Vinkki: AQUAMAT-öljyn- ja vedenerottimen avulla lauhde voidaan edullisesti käsitellä määräysten mukaiseksi ennen sen johtamista viemäriin.



Tuotetiedot

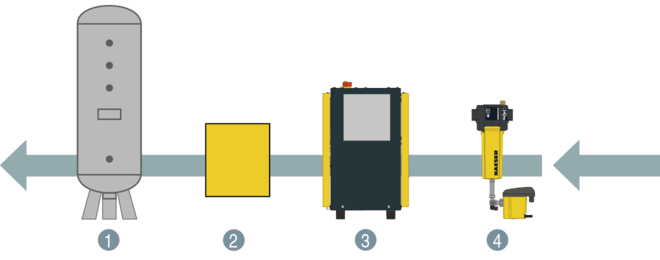

Esimerkkiasennus paineilma-asemaan
Syklonierotin – asennusesimerkki
  1. Paineilmasäiliö
  2. Suodatus (valinnainen)
  1. Jäähdytyskuivain
  2. Syklonierotin
Tekniset tiedot

Perusversio

MalliF9KC F26KC F46KC
Tilavuusvirta m³/min 0,9 2,6 4,6
Paine-ero uutena bar < 0,1 < 0,1 < 0,1
Erotusaste tilavuusvirta-alueella 20–100 % % 97 - 99 97 - 99 97 - 99
Käyttöpaine bar 2 - 16 2 - 16 2 - 16
Ympäristölämpötila °C 3 - 50 3 - 50 3 - 50
Tulolämpötila °C 3 - 66 3 - 66 3 - 66
PaineilmaliitäntäG ⅜, G ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Massa kg 4,1 4 7,8
Mitat L x S x K mm 256 x 223 x 477 256 x 223 x 527 292 x 250 x 549

MalliF83KC F142KC
Tilavuusvirta m³/min 8,3 14,2
Paine-ero uutena bar < 0,1 < 0,1
Erotusaste tilavuusvirta-alueella 20–100 % % 97 - 99 97 - 99
Käyttöpaine bar 2 - 16 2 - 16
Ympäristölämpötila °C 3 - 50 3 - 50
Tulolämpötila °C 3 - 66 3 - 66
PaineilmaliitäntäG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Massa kg 8,5 8,5
Mitat L x S x K mm 292 x 250 x 634 292 x 250 x 634
