Liitäntävalmiit: KAESER-alipaineruuvipumput


Kokonaisratkaisu alipaineen tuottamiseen

Alipaineruuvipumpuissa käytetään erityisesti alipainekäyttöön kehitettyä SIGMA-profiililla varustettua ruuviyksikköä. Laitteistot ovat yksivaiheisia ja tuottavat alipainetta nk. karkeaan tyhjiöön saakka. Valittavana on kolme sarjaa, joiden tekniset tiedot ovat seuraavat:

  • imuteho; 4,75–15,70 m³/min
  • lopputyhjiö: 99 %
  • paine: 10 mbar (abs)

Laitteistot toimitetaan liitäntävalmiina kokonaisuuksina, ja ne soveltuvat erimerkiksi pölynimuun, pakkaus- ja täyttökoneisiin, kuivaukseen, kaasunpoistoon ja suodatukseen.

Edut:

  • Keskivertoa energiatehokkaampi:
    Vuodesta 2015 lähtien IE3-moottorit ovat olleet EU:n alueella pakollisia. Näiden moottorien ja SIGMA-profiilin ansiosta laitteistot kuluttavat tuntuvasti vähemmän sähköä.
  • Huoltoystävällinen:
    Jäähdytysilman suodatinmatot suojaavat sisätilaa likaantumiselta, sivuilman syöttö parantaa vesihöyryn sietokykyä ja alhainen kierrosluku pidentää komponenttien käyttöikää.
    Huoltotilanteessa laajalle aukeavat ovet ja irrotettava takaseinä helpottavat töiden suorittamista.
Alhaisemmat käyttökustannukset
Elinkaarikustannukset

Laitteistojen kierrosluku mukautetaan automaattisella kiristyksellä varustetun hihnakäytön avulla täsmälleen kulloinkin käytettyyn ruuviyksikköön. Tästä seuraa, että moottorin voima siirtyy erittäin tehokkaasti ruuviyksikköön. Tämä auttaa säästämään energiaa ja vaikuttaa omalta osaltaan kompressorin erinomaiseen toimintavarmuuteen.



Alipaineruuvipumput lähikuvassa

Varustus

Ruuviyksikkö

  • alkuperäinen Kaeser-ruuviyksikkö alipainekäyttöön, jossa on energiaa säästävä SIGMA-profiili
  • kiilahihnakäyttö
  • automaattinen hihnankiristyslaite
  • magneettiventtiilin ohjaama imuventtiili
  • jäähdytysöljypumppu (hammaspyöräpumppu)
  • imuilman lämpötila maks. +45 °C

Sähkömoottori

Alipaineruuvipumppujen Premium Efficiency -moottori

  • Premium Efficiency IE3
  • suojaus IP 55 (sarja ASV: IP 54)
  • eristysluokka F
  • 400 V, 3 Ph, 50 Hz

Jäähdytys

  • jäähdytysöljyn jäähdyttävä alumiininen ilmajäähdytin
  • mitoitettu maks. +40 °C:n ympäristölänpötilalle

Jäähdytysöljyn kierto

  • termostaattiventtiili
  • täysvirtamikrosuodattimen ohitus; suodattimessa vaihtopatruuna
  • yhdistetty öljy- ja öljynerotinsäiliö, varustettu varoventtiilillä
  • monivaiheinen suodatinpanos
  • öljyöasi, poistoventtiili ja -letku
  • pikakytkimet paine-eron mittausta varten
  • erottimen suodatinpanos

Kytkentäkaappi

  • IP 54
  • ohjausjännite 230 V
  • käyttömoottorin suorakäynnistys
  • ylivirtasuoja (moottorinsuoja)

Rakenne

ASV-sarja: Näkymä kompaktiin koteloon.

  • kompakti kotelointi tärinänvaimentimilla varustetulla rungolla
  • jauhepinnoitettu ulkopinta
  • ääntä eristävä mineraalivillavuoraus
  • ylös ja sivulle aukeavat huolto-ovet
  • jäähdytysilman vaihtosuodatin
  • tärinävaimennettu ruuviyksikkö ja moottori
  • joustava putkitus
  • suojaverkot hihnakäytön ja tuulettimen suojana
  • imujohdon vakuumisuodatin, jossa likaantumisasteen ilmaisin
  • portaattomasti säädetty imuventtiili, jossa osakuormituksen säätöventtiili
  • yhdistetty täyskuormitus-kevennyskäyntisäätö mahdollinen
  • vesihöyryn sietokykyä parantava sivuilman syöttö

SIGMA CONTROL 2

SIGMA CONTROL 2 -kompressoriohjaus

  • käyntitilan ilmaisevat eriväriset LEDit
  • selväkielinen näyttö
  • valittavana 30 eri kieltä
  • kuvakkein varustetut kalvonäppäimet
  • täysin automaattinen valvonta ja säätö
  • valittavissa olevat ohjausvaihtoehdot: Dual-, Quadro- ja Vario-säätö sekä jatkuva käynti
  • liitännät: Ethernet
  • lisäksi valinnaiset kommunikaatiomoduulit seuraaville: Profibus DP, Modbus, Profinet ja DeviceNet
  • korttipaikka SD-muistikortille tietojen tallennusta ja päivityksiä varten
  • RFID-lukija
  • www-palvelin

Rakenne

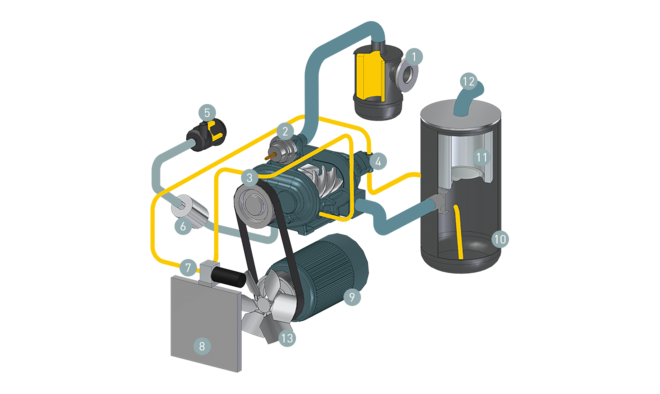

Alipaineruuvipumpun rakennekaavio
  1. Imusuodatin
  2. Imuventtiili (vakuuminsäätäjä)
  3. Ruuviyksikkö
  4. Jäähdytysöljypumppu (hammaspyöräpumppu)
  5. Sivuilmansyötön ilmansuodatin
  6. Sivuilmansyötön äänenvaimennin
  7. Termostaattiventtiili, jossa öljynsuodatin
  1. Öljynjäähdytin
  2. Käyttömoottori
  3. Öljynerotinsäiliö
  4. Öljynerottimen suodatinpanos
  5. Poistoilma
  6. Tuuletin
Tekniset tiedot

Tekniset tiedot löytyvät seuraavasta esitteestä:
