Keskikokoiset ruuvikompressorit 18–110 kW

Energiatehokkaat ruuvikompressorit – yksityiskohtia myöten

Paineilmatuotanto ja ruuvikompressorit ovat meille tuotantonne keskeinen osa. ASD-, BSD-, CSD- ja CSD(X)-sarjamme huolehtivat prosessienne luotettavasta paineilmatuotannosta ennennäkemättömällä tehokkuudella.

Laitteet ovat todellisia joukkuepelaajia ja ne on helppo yhdistetää laitoksen ohjaustekniikkaan SIGMA AIR MANAGER 4.0 -järjestelmän kautta. Jotta saatte todella tarvitsemanne paineilman, ruuvikompressorimme ovat saatavina eri malleina.

  • Perusmalli
  • korkealaatuista paineilmaa varten jäähdytyskuivaimella varustettuna: T-malli
  • nopeussäädetyllä käytöllä varustettu versio, joka takaa taloudellisuuden laajalla säätöalueella: SFC-malli
  • varustettu synkronisella reluktanssimoottorilla: erityisesti osakuormitusalueella vastaavia epätahtimoottoreita selvästi korkeampi hyötysuhde mahdollistaa tuntuvan energiansäästön.
  • kokonaisratkaisuna integroidulla jäähdytyskuivaimella ja nopeussäädetyllä käytöllä varustettuna: T SFC -malli
Asiantuntijamme auttavat teitä vastaavan mallin valinnassa.

Edut:

  • Energiansäästö:
    Kiinteällä kierrosluvulla ja epätahtimoottorilla varustetut laitteet kuuluvat energiatehokkuusluokkaan IE4. Kierrosnopeuden säädöllä varustettuihin ruuvikompressoreihin olemme asentaneet IE5-luokan moottorit, ja niiden järjestelmähyötysuhde on IES2.
  • Pitkä käyttöikä:
    Sarjoissa ASD, BSD, CSD ja CSD(X) elektroninen lämpötilanohjaus säätää dynaamisesti jäähdytysöljyn lämpötilaa. Näin lauhteen muodostuminen ja sen aiheuttamat kosteusvauriot voidaan välttää luotettavasti ja samalla voidaan tehostaa energiansäästöä.
  • Lämmön talteenotto:
    Ruuvikompressorimme muuttavat johdetun sähköisen käyttöenergian 100-prosenttisesti lämpöenergiaksi. Tästä 96 % on käytettävissä lämmön talteenottoon. Tätä potentiaalia ei kannata jättää hyödyntämättä!

CSD(X) – teho käännettynä tehokkuudeksi

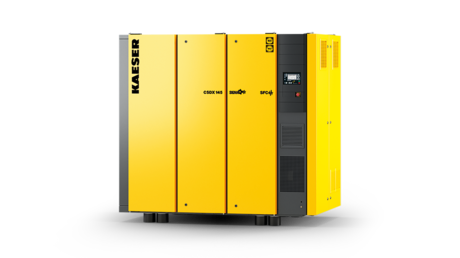

KAESERin CSDX-ruuvikompressori

CSD(X)-sarjan öljyvoideltujen ruuvikompressorien uusi sukupolvi tuo tehon tarkemmin ja tehokkaammin käyttökohteeseen. Tämän perustana on integroitu aggregaattilinja. Sen avulla lohkon kierrosluku voidaan yhteensovittaa kunkin käyttöpisteen energiaoptimin kanssa. Integroitu elektroninen lämpötilan ohjaus (ETM) ja uudelleen suunniteltu imuventtiili sekä suurempi imusuodatin lisäävät ruuvikompressorin tehokkuutta. Nopeussädetty tuuletin huolehtii energian lisäsäästöistä ja pienemmästä hiilijalanjäljestä. Se tuottaa vain sen verran jäähdytysilmaa kuin todella tarvitaan.

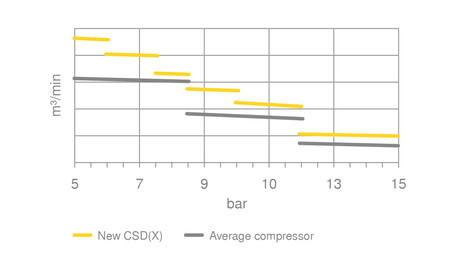

Kuusi uutta CSD(X)-painevaihtoehtoa.
Kuusi painevaihtoehtoa nostavat merkittävästi tilavuusvirtaa ja mikä tärkeintä - tämä mahdollistaa vielä tarkemman mukauttamisen yksilölliseen painevaatimukseen.

Yhä paremman energiatehokkuuden vuoksi KAESER panostaa aina parhaaseen mahdolliseen käyttötehokkuuteen. Kiinteän kierrosluvun laitteissa on epätahtimoottoreille paras mahdollinen energiatehokkuusluokka IE4. Taajuuden säädöllä varustetuissa SFC-laitteissa käytetään IE5-luokan moottoreita ja ne vastaavat lisäksi järjestelmähyötysuhdetta IES2 ja siten parasta mahdollista tehokkuutta IEC 61800-9 -standardin mukaan.



Ruuvikompressorimme 110 kW:iin asti lähikuvassa

Vältä lauhteenmuodostus luotettavasti

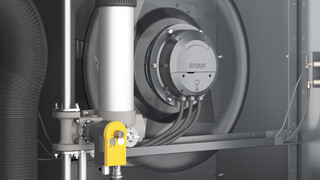

Elektroninen lämpötilan ohjaus lauhteenmuodostumisen välttämiseksi.

Elektronisen lämpötilan ohjauksen (ETM) avulla SIGMA CONTROL 2 -kompressoriohjaus voi välttää lauhteenmuodostuksen luotettavasti. CSD(X)-laitteissa SIGMA CONTROL 2 voi lisäksi mukauttaa jäähdytysilman virtauksen ympäristöolosuhteisiin tuuletinyksikön taajuuden säädön kautta. Matalissa lämpötiloissa tai osakuormituskäynnissä tuulettimen kierrosluku ja siten energiankulutus pienenevät näin selvästi.

Tehokas ja luotettava käynti

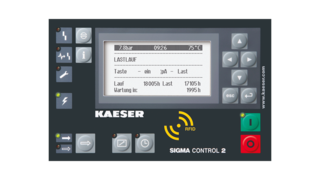

SIGMA CONTROL 2 -kompressoriohjaus

Integroitu SIGMA CONTROL 2 -ohjaus koordinoi paineilmatuotantoa, ottaa laitteen tehokkaan ja luotettavan käynnin hoitaakseen ja takaa täydellisen yhteispelin järjestelmässä. Laitteen kaikkia oleellisia komponentteja ja käyttöolosuhteita valvotaan ja arvioidaan. Käyttäjällä on mahdollisuus kytkeä laitteet myös ohjaustekniikkaan (SCADA).

Energiatehokkuus on tärkeintä

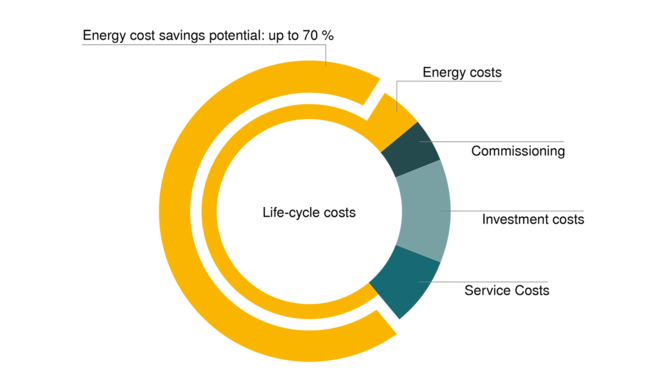

KAESER tuo säästöä elinkaarikustannusten hallinnan avulla

Kompressorin hankinta- ja huoltokustannukset muodostavat vain pienen osan kompressorin elinkaarikustannuksista. Suurin osa kokonaiskustannuksista aiheutuu energiankulutuksesta. Paineilman järjestelmätarjoajana tarjoamme yksilöllistä suunnittelua sovitettuna täydellisesti tarpeisiinne, energiatehokkaan paineilma-aseman ja luotettavan huollon. Tuemme teitä kumppanina paineilma-asemanne koko käyttöiän ajan.

Laadukasta paineilmaa ja pieni energiantarve

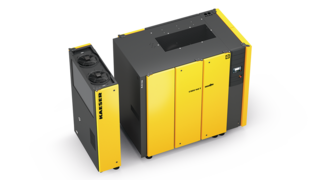

CSDX-ruuvikompressori ja integroitu kuivain.

Haluatko suojata paineilmaverkostoa johtojen ruostumiselta, laitevaurioilta ja tuotevahingoilta? Silloin sarjojen ASD, BSD, CSD ja CSD(X) ruuvikompressorien integroitu kuivain on juuri oikea valinta.

Jäähdytyskuivaimen vankka ja kompakti rakenne mahdollistaa pienemmän kylmäainemäärän ja siten pienemmän CO2-ekvivalentin. Sen energiaa säästävä säätö mahdollistaa käynnin vain silloin, kun sen läpi virtaa paineilmaa. Näin käyttäjä saa tarpeitaan vastaavan paineilmalaadun mahdollisimman taloudellisesti.

Tekniset tiedot ASD

Perusversio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T-versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Jäähdytyskuivain Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC-versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T SFC -versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Jäähdytyskuivain Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Jäähdytyskuivain lisäosana

Malli Tehonotto kW Painekastepiste °C Kylmäaine GWP-arvo Jäähdytysaineen määrä kg Kylmäaineen massa CO2-ekvivalenttina t Hermeettinen kylmäainepiiri
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Tekniset tiedot BSD

Perusversio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T-versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Jäähdytyskuivain Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC-versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T SFC -versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Jäähdytyskuivain Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Jäähdytyskuivain lisäosana

Malli Tehonotto kW Painekastepiste °C Kylmäaine GWP-arvo Jäähdytysaineen määrä kg Kylmäaineen massa CO2-ekvivalenttina t Hermeettinen kylmäainepiiri
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Tekniset tiedot CSD

Perusversio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T-versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Jäähdytyskuivain Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC-versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T SFC -versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Jäähdytyskuivain Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Jäähdytyskuivain lisäosana

Malli Tehonotto kW Painekastepiste °C Kylmäaine GWP-arvo Jäähdytysaineen määrä kg Kylmäaineen massa CO2-ekvivalenttina t Hermeettinen kylmäainepiiri
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Tekniset tiedot CSDX

Perusversio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T-versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Jäähdytyskuivain Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC-versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T SFC -versio

Malli Käyttöpaine bar Koko laitteiston tilavuusvirta eri käyttöpaineissa m³/min Maks. ylipaine bar Moottorin nimellisteho kW Jäähdytyskuivain Mitat
L x S x K mm
Paineilmaliitäntä Äänenpaineen taso dB(A) Massa kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Jäähdytyskuivain lisäosana

Malli Tehonotto kW Painekastepiste °C Kylmäaine GWP-arvo Jäähdytysaineen määrä kg Kylmäaineen massa CO2-ekvivalenttina t Hermeettinen kylmäainepiiri
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -

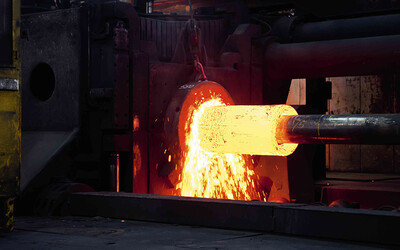

Vallourec
