Ruuvipuhaltimet, 250 kW:iin saakka

Energiaa säästävät ratkaisut ilman kompromisseja

Alhaisen paineen käytön uusi aika on koittanut: Esimerkiksi SIGMA-ruuviprofiilin kaltaisilla Kaeserin kehittämillä ratkaisuilla tehokkuutta voidaan lisätä jopa 35 prosentilla. Vankkatekoiset ja kestävät laitteemme tuovat säästöä sekä käyttöönotossa, käytössä että huollossa.

  • tehokkaita ja vähähuoltoisia puhallinlaitteistoja, joissa on kaksiakseliset SIGMA-lohkot
  • saatavana joko tähtikolmiokäynnistimellä (STC) tai taajuusmuuttajalla (SFC) varustettuna
  • liitäntävalmis kokonaisratkaisu, johon sisältyy tehoelektroniikka, SIGMA CONTROL 2 -ohjaus ja säädetty hihnakäyttö; öljy lisätty jo tehtaalla.

Uudesta ruuvipuhallintekniikasta on hyötyä kohteissa, joissa puhaltimet ovat jatkuvassa käytössä ja joissa energiankulutus halutaan pitää alhaisena kuten esimerkiksi kuntien ja teollisuuden jätevedenkäsittelyssä sekä vaahdotuksessa ja fluidisaatiossa.

Edut:

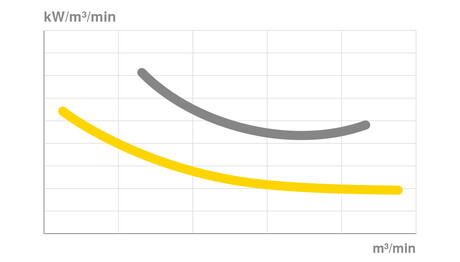

  • Laitteiston maksimoitu tehokkuus:
    Tämä saavutetaan SIGMA-profiililla varustetuilla roottoreilla, optimaalisella moottorin ja puhaltimen välisellä voimansiirrolla sekä kaikkien komponenttien alhaisilla painehäviöillä.
  • Prosessiputkiston minimoitu sykintä:
    Laajalla taajuusalueella vaikuttavat absorptioäänenvaimentimet alentavat koneen ja putkiston äänitasoa huomattavasti.
  • Käyttökatkoksien minimointi:
    Erittäin pitkäikäiset komponentit varmistavat luotettavan käynnin. Älykkään rakenteen ansiosta apulaitteistoja (esimerkiksi tiivistämiseen tai jäähdytykseen) ei tarvita. Lukuisat anturit mahdollistavat käyntitilojen etävalvonnan.
Alhaiset elinkaarikustannukset parantavat kannattavuutta
Elinkaarikustannukset

Kokonaisuus ratkaisee: erinomainen energiatehokkuus ja paineilman saatavuus sekä maailmanlaajuiset huolto- ja neuvontapalvelut lyhyellä varoitusajalla.



Tuotetiedot

Varustus

Liitäntävalmis

Nämä liitäntävalmiit puhaltimet ovat sertifioituja, ja niissä on valmiina valvontaelektroniikka, STC/SFC, SIGMA CONTROL 2, hätäpysäytyskytkin ja öljy.

Puhallinlohko

Erittäin tehokas puhallinlohko, jossa on SIGMA-profiili

  • tehokas SIGMA-profiililla varustettu puhallinlohko; suuri tuottoaste alhaisesta tehonotosta huolimatta

Laakerit ja tiivisteet

  • säteisvoimien sataprosenttinen vaimennus vahvojen sylinterirullalaakerien ansiosta
  • luotettava, huoltovapaa liukurengastiiviste ruuvipuhallinyksikön käyttöakselilla

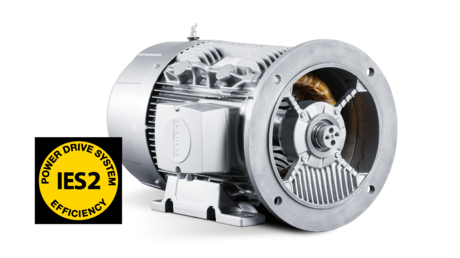

Käyttömoottori

  • Siemensin merkkituote
  • Premium efficiency -moottori (IE3), jolla on korkea hyötysuhde, HBS-käyttömoottorin ja taajuusmuuttajan järjestelmähyötysuhde IES2
  • kolme PTC-vastusta vakiona
  • yhteensopiva SFC-taajuusmuuttajalla varustettujen nopeussäädettyjen laitteiden kanssa
  • jälkivoideltavilla laakereilla varustetuissa moottoreissa keskeisesti sijoitettu voitelukohta, johon pääsee helposti käsiksi –helppo ja turvallinen huoltaa

Hihnakäyttö (EBS- ja FBS-ruuvipuhaltimet)

  • automaattinen hihnankiristys, näytöllinen
  • jatkuvasti optimaalinen välityssuhde
  • alhaisemmat huoltokustannukset
  • vakiona samalla hihnoja jäähdyttävä hihnansuojus

Suorakäyttö (CBS/DBS- ja HBS-ruuvipuhaltimet)

  • vaihteiston voimansiirron välityssuhde liki 100 %
  • HSB: 1:1-suorakäyttö
  • valittavana eri välityssuhteita
  • vakiosähkömoottorit
  • keskimääräistä pidempi laakerien käyttöikä voimansiirron voimien optimaalisen jakautumisen ansiosta

Sykinnänvaimennin

  • imu- ja painepuolella laajan taajuusalueen omaavat tehokkaat absorptioäänenvaimentimet prosessi-ilman sykintää vastaan
  • putkistoihin siirtyvän väliaineen äänen voimakas vaimennus

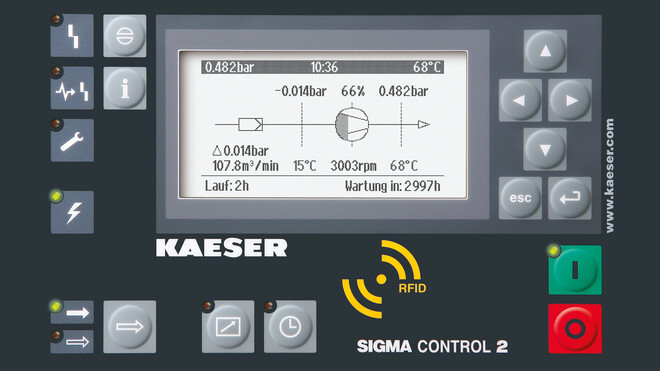

SIGMA CONTROL 2

SIGMA CONTROL 2 – SD-korttipaikka

  • käyntitilan ilmaisevat eriväriset LEDit
  • selväkielinen näyttö
  • valittavana 30 eri kieltä
  • kuvakkein varustetut kalvonäppäimet
  • täysin automaattinen valvonta ja säätö
  • valittavissa olevat ohjausvaihtoehdot: Dual-, Quadro- ja Vario-säätö sekä jatkuva käynti
  • liitännät: Ethernet
  • lisäksi valinnaiset kommunikaatiomoduulit seuraaville: Profibus DP, Modbus, Profinet ja DeviceNet
  • korttipaikka SD-muistikortille tietojen tallennusta ja päivityksiä varten
  • RFID-lukija
  • www-palvelin
  • KAESER CONNECT -käyttöliittymä
  • analogisten ja digitaalisten tulojen oloarvojen näyttö
  • varoitukset ja häiriöilmoitukset
  • paineen, lämpötilan ja kierrosluvun graafinen esitys

KAESER CONNECT

  • Avaa Internet-selain.
  • Syötä SC2-ohjauksen IP-osoite ja salasana.
  • Valitse puhallinohjaus integroidun verkkopalvelimen avulla.

Näytöllä näytetään reaaliaikaisena koneen tila, analogisten ja digitaalisten tulojen oloarvot, luettelot varoituksista ja häiriöilmoituksista sekä paine, lämpötila ja kierrosluku graafisesti esitettyinä.

Liitäntävalmis

Kytke ja käynnistä – valmis

Liitäntävalmiit puhaltimet: Aseta paikalleen, kytke päälle – valmis

Liitäntävalmiisiin puhaltimiin on asennettu valmiiksi taajuusmuuttaja tai tähtikolmiokäynnistin, SIGMA CONTROL 2 -ohjaus ja hätäpysäytyskytkin. Tämä pienentää työmäärää, kustannuksia ja riskejä niin suunnittelussa, asennuksessa, dokumentoinnissa kuin käyttöönotossakin.

START CONTROL (STC)

Puhaltimet – START CONTROL (STC)

Tähtikolmiokäynnistimellä varustetussa ja muuttumattomalla kierrosluvulla käyvässä versiossa on korkealaatuinen kontaktoritekniikka, ylivirtasuoja ja kiertokentän valvonta. Viimeisen silauksen antavat SIGMA CONTROL 2 -ohjaus ja luotettava hätäpysäytystekniikka.

SIGMA FREQUENCY CONTROL (SFC)

Puhaltimet – SIGMA FREQUENCY CONTROL (SFC)

SFC-taajuusmuuttaja mahdollistaa puhaltimen kierrosluvun säädön ja sen myötä tilavuusvirran mukauttamisen prosessin tarpeisiin. Kaikki on tehtaalla valmiiksi ohjelmoitu ja parametroitu välitöntä käyttöönottoa varten.

Tekniset tiedot

Perusversio

MalliCBS 120 L CBS 120 M DBS 220 L
Maks. paine-ero – ylipainekäyttö mbar 650 1.100 650
Maks. käytettävissä oleva tilavuusvirta m³/min 12,6 12,5 23
Maks. moottorin nimellisteho kW 18,5 22 30
Maks. paine-ero – alipainekäyttö mbar - 550 -
Maks. imuteho m³/min - 12,5 -
Maks. moottorin nimellisteho kW - 15 -
Liitännän sisäläpimitta DN 80 80 100
Mitat kytkentäkaapilla ja äänieristyksellä varustettuna L x S x K mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Maks. massa kg 730 750 820

MalliDBS 220 M EBS 380 L EBS 380 M
Maks. paine-ero – ylipainekäyttö mbar 1.100 650 1.100
Maks. käytettävissä oleva tilavuusvirta m³/min 22 38 37
Maks. moottorin nimellisteho kW 37 45 75
Maks. paine-ero – alipainekäyttö mbar 550 - 550
Maks. imuteho m³/min 22 - 38
Maks. moottorin nimellisteho kW 22 - 37
Liitännän sisäläpimitta DN 100 150 150
Mitat kytkentäkaapilla ja äänieristyksellä varustettuna L x S x K mm 1.110 x 1.480 x 1.670 1.940 x 1.600 x 1.700 1.940 x 1.600 x 1.700
Maks. massa kg 850 1.400 1.600

MalliFBS 660 L FBS 660 M HBS 1600 L
Maks. paine-ero – ylipainekäyttö mbar 650 1.100 650
Maks. käytettävissä oleva tilavuusvirta m³/min 67 66 162
Maks. moottorin nimellisteho kW 90 110 200
Maks. paine-ero – alipainekäyttö mbar - 550 -
Maks. imuteho m³/min - 64 -
Maks. moottorin nimellisteho kW - 75 -
Liitännän sisäläpimitta DN 200 200 300
Mitat kytkentäkaapilla ja äänieristyksellä varustettuna L x S x K mm 2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320
Maks. massa kg 1.850 2.200 5.880

MalliHBS 1600 M
Maks. paine-ero – ylipainekäyttö mbar 1.100
Maks. käytettävissä oleva tilavuusvirta m³/min 162
Maks. moottorin nimellisteho kW 250
Maks. paine-ero – alipainekäyttö mbar 500
Maks. imuteho m³/min 106,91
Maks. moottorin nimellisteho kW 160
Liitännän sisäläpimitta DN 300
Mitat kytkentäkaapilla ja äänieristyksellä varustettuna L x S x K mm 2.065 x 3.350 x 2.320
Maks. massa kg 5.940

Kitzingenin kaupungin jätevedenpuhdistamo
Enemmän ilmaa vähemmällä energialla!

Modernisoinnilla sähköenergian kulutus yli 20 prosenttia alhaisemmaksi? Lue ratkaisusta kertova artikkeli.

Yhteistyöprojekti Kitzingen
