Aktiivihiilitornit

Parasta ilmanlaatua jatkuvassa käytössä

ACT-sarjan Kaeser-aktiivihiilitornit poistavat luotettavasti öljyhöyryt ja hajut. Herkkien tuotantoprosessien suojaamiseksi ne asennetaan paineilman kuivauksen ja esisuodattimen jälkeen, jolloin niiden avulla saavutetaan ISO 8573-1 -standardin mukainen luokan 1 jäännösöljypitoisuus.

Korkealaatuisen aktiivihiilen suuret täyttömäärät sekä jatkuvasti alhaiset painehäviöt tekevät laitteesta erityisen taloudellisen. Aktiivihiilen vaihtoväli voi olla jopa 12 000 kompressorin käyttötuntia. Vakiovarusteisiin kuuluva öljynilmaisin havaitsee mahdolliset toimintahäiriöt.

  • jäännösöljypitoisuus 0–0,01 mg/m³
  • tilavuusvirta 1,17–154,5 m³/min
  • maksimikäyttöpaine 10 bar / 16 bar, valittavissa myös 48 bar

Edut:

  • Luokan 1 raja-arvo alittuu selvästi:
    Jo jäännösöljypitoisuus 0,01 mg/m³ riittää täyttämään ISO 8573-1 -standardissa luokalle 1 asetetun raja-arvon. ACT-sarjan Kaeser-adsorptiokuivaimilla saavutetaan huomattavasti tämän raja-arvon alapuolelle jäävä jäännösöljypitoisuus. Hyödyt: pitoisuus pysyy luotettavasti raja-arvojen puitteissa.
  • Alhaiset huoltokustannukset
    ACT-sarjan aktiivihiilitornien reilunkokoinen mitoitus sekä tehokkaaseen aktiivihiileen optimaalisesti suunnattu paineilmavirta pitävät vaihtovälit erityisen pitkinä. Aktiivihiilitornit on asennettu tukevaan ja erittäin lujatekoiseen teräsalustaan.
  • Minimaalinen painehäviö:
    Suuret tulo- ja poistoaukot pitävät paine-eron alhaisena ja parantavat näin taloudellisuutta.

Ihanteellinen täydennys: KAESER-paineilmasuodattimet
Kaeser-aktiivihiilitorni

ACT-aktiivihiilitornit tulisi aina varustaa Kaeser-suodattimilla. Esi- ja jälkisuodattimina ne varmistavat aktiivihiilen maksimaalisen käyttöiän ja estävät hiilipölyn kulkeutumisen puhdistetun paineilman mukana painehäviön pysyessä kuitenkin erittäin alhaisena.



Tuotetiedot

Varustus

Vakiovarustus:

  • aktiivihiilitäytteen sisältävä adsorptioainesuodatin, jaloteräksiset ilmanjakajat ylhäällä ja alhaalla sekä erilliset täyttö- ja tyhjennysaukot säiliön päissä
  • säiliön painemittari, paineenalennin ja öljynilmaisin (optiona 48 baarin käyttöpaineelle)
  • esiasennettu paineilman tulo- ja poistojohto
  • tukeva runko-osa, 2-komponenttimaalattu

Valinnaiset varusteet

  • silikoniton versio VW-tehdasstandardin 3.10.7 mukaisesti
  • käyttöpaine 16 bar malleille ACT 169–1545
  • käyttöpaine 48 bar malleille ACT 12–1545 HP

Elinkaarikustannukset kuriin!

Aktiivihiilisuodatin

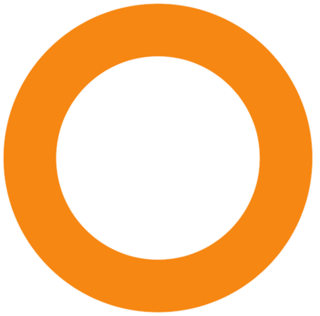

Kaeser-aktiivihiilisuodatin
 KA-suodatinpanos

Aktiivihiilitorni + pölysuodatin

Elinkaarikustannusten alentaminen Kaeserin aktiivihiilitornilla ja pölysuodattimella
 ACT-aktiivihiilitäyte
 KD-pölysuodatin
 Säästö ACT+KD
Oletusarvot:
Investointi- ja huoltokustannukset (materiaali, työ ja jätteiden poiskuljetus) huoltovälien ollessa seuraavat: ACT-aktiivihiilitäyte 12000 käyttötuntia, pölysuodatin 6000 käyttötuntia, aktiivihiilisuodatin 1000 käyttötuntia; vuotuiset pääomakustannukset 10 vuodelle jaettuna.

Alhaiset elinkaarikustannukset

Paineilmatarpeen ollessa jatkuvaa Kaeserin ACT-aktiivihiilitornit ovat kustannuksiltaan huomattavasti edullisemmat kuin tyypilliset aktiivihiilisuodattimet. Pitempien huoltovälien ansiosta niiden elinkaarikustannukset ovat tyypillisesti kolmantena vuonna samalla tasolla kuin korkealaatuisten aktiivihiilisuodattimien.
Seuraavina vuosina ne ovat jo selvästi edullisempi vaihtoehto. Harvempien huoltokäyntien ansiosta myös paineilman saatavuus on selvästi parempi.

Rakenne ja toiminta

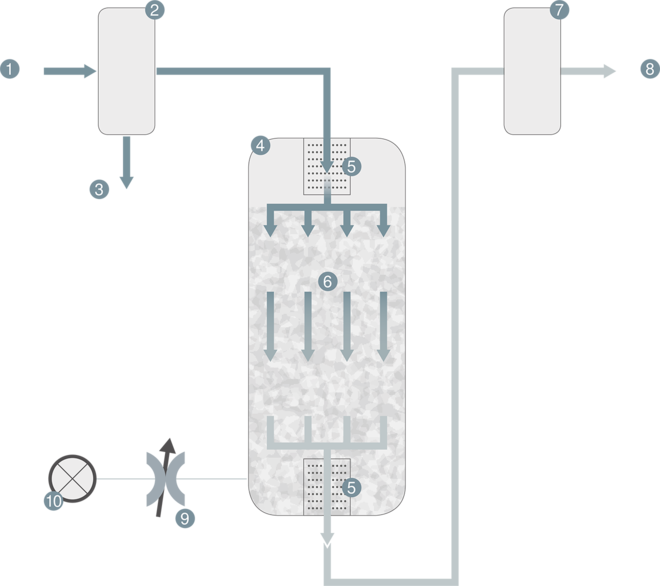

Paineilman jälkikäsittelykaavio Kaeser-aktiivihiilitornia käytettäessä
  1. Paineilman sisäänvirtaus
  2. Esisuodatin (lisävaruste)
  3. Lauhteen ulosvirtaus
  4. Kuivausainesäiliö
  5. Jaloteräksinen ilmanjakaja
  1. Aktiivihiilitäyte
  2. Jälkisuodatin (lisävaruste)
  3. Paineilman ulosvirtaus
  4. Paineenalennusventtiili
  5. Öljynilmaisin
Tekniset tiedot

Tekniset tiedot löytyvät seuraavasta esitteestä:
